| ブランド名: | LDSK |
| モデル番号: | LDK‑TZ‑KPG‑50W |
| MOQ: | 1 |
| 納期: | 10-15仕事日 |
| 支払い条件: | D/A、D/P、T/T、ウェスタンユニオン、ペイパル |
| 項目 | 仕様 | 備考 |
|---|---|---|
| 製品モデル | LDK-TZ-KPG-50W | |
| 動作周波数 | 6000〜8000MHz | |
| 最大出力電力 | 50W (47±0.5dBm) | 最大出力時電流 ≤9A |
| 標準入力電力 | 6dBm | |

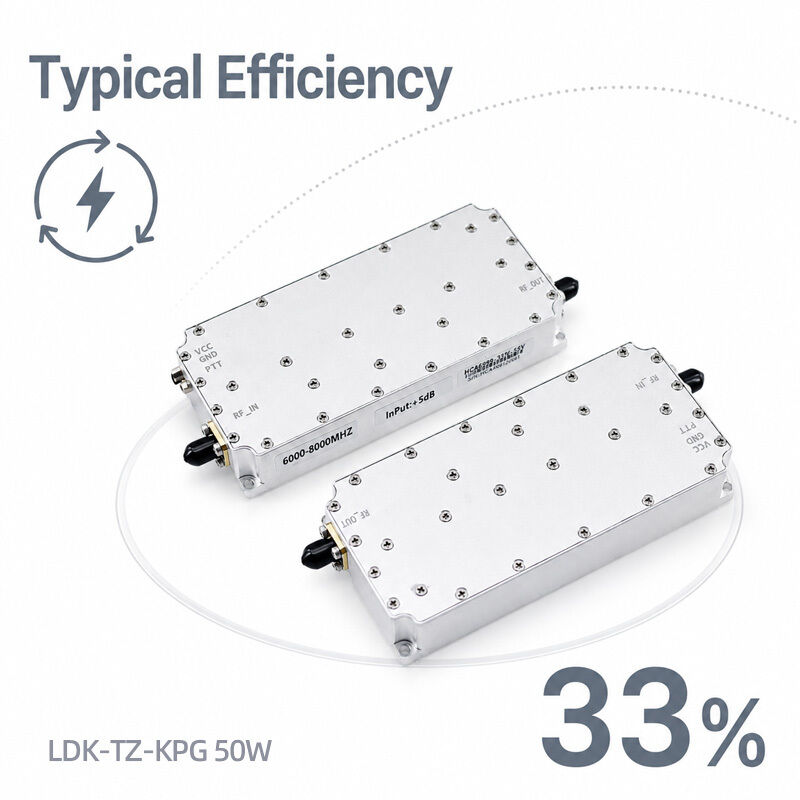

| 標準増幅効率 | 33% | |
| DC入力電圧 | 28〜32V DC | 標準動作電圧：28V |
| 電源容量 | ≥10A | |
| 動作環境温度 | -40℃ 〜 +55℃ | |
| 出力電力偏差 | 1.5dB | -20℃ 〜 +45℃にて測定 |
| 出力ポートVSWR | ≤2 | |
| RF入力／出力コネクタ | SMAメス | 両ポート |
| イネーブル制御機能 | 標準バージョンには非搭載 | カスタムオーダーで追加可能 |
| 外形寸法 | 124.258.222.5mm | RFコネクタを除く |
| 取付穴寸法 | 119.5*53mm | M3.0*10鋼製ネジに対応 |
| 冷却方式 | 底部放熱 | 強制空冷または伝導ヒートシンクが必要 |
| 設置方法 | ネジ固定取り付け |
| 数量（個） | 納期（日数） |
|---|---|
| <100個 | 7 |
| <500個 | 10 |
| 500〜1000個 | 12 |
| >1000個 | 要相談 |
Q1: 実際の運用時にはどのような冷却ソリューションが必要ですか？
A1: 熱はモジュール底部から放熱されます。長期間の安定動作のためには、強制空冷を設定するか、外部伝導ヒートシンクを取り付ける必要があります。
Q2: このRFアンプモジュールの取り付けにはどのネジを使用すればよいですか？
A2: M3.0*10鋼製ネジの使用を推奨します。取付穴寸法は119.5*53mmです。
Q3: DC電源にはどのくらいの電流容量が必要ですか？
A3: 動作電圧は28〜32V DCであり、電源は10A以上の電流を供給できる必要があります。
Q4: アンプのイネーブルスイッチ制御が必要な場合、対応可能ですか？
A4: 標準製品にはイネーブル制御は含まれていません。お客様のカスタム要件に応じてこの機能を追加することができます。
Q5: システム統合プロジェクトに合わせてRFコネクタを変更することはできますか？
