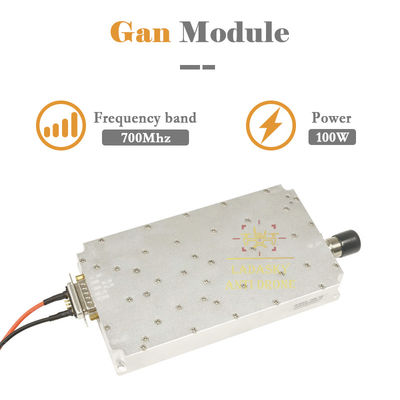

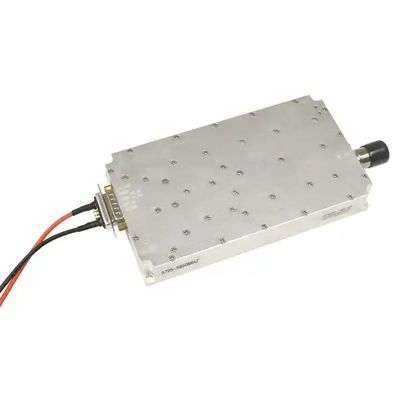

700Mhz 100W GaNアンプ ドローンカウンターモジュール
| 起源の場所 | 広東,中国 |
|---|---|
| ブランド名 | LDSK |
| 最小注文数量 | 1 枚 |
| 価格 | $230 |
| パッケージの詳細 | 各パーツを個別に袋に詰め,それから箱に詰めます. |
| 受渡し時間 | 1〜3営業日 |
| 支払条件 | D/A,D/P,T/T,ウェスタンユニオン,マネーグラム,Paypal |
| 供給の能力 | 5000PCS / 月 |
無料サンプルとクーポンについては、ご連絡ください。
ワットスアップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| 製品名 | LDSK GaN モジュール | 頻度 | 700 MHz 700-800 MHz 720-800 MHz 650-750 MHz |
|---|---|---|---|
| 力 | 100W | 製品サイズ | 170*94*26.5mm (コネクタを除く) |
| 帯内波動 | ≤2.5 (ピークからピークまでの値) | 帯域内のグループ遅延 | ≤1us |
| 入力電圧 スタンドウェーブ比 | ≤1.35 | ||
| ハイライト | 100WのGaN増幅機 ドローンカウンターモジュール,アンチドローンシステム GaN増幅機モジュール,700Mhz GaNアンプ ドローンカウンターモジュール |
||
製品の説明
製品説明
700Mhz 100WのGaN増幅機モジュール

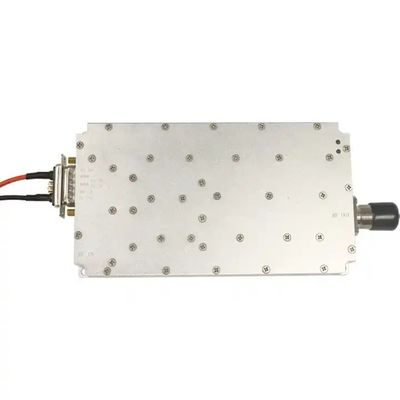

外見と設置説明書
1総寸法: 170*94*26.5mm
2インターフェイス形式:
1 電源条件: +30V 電源: 7W2 (男性)1総寸法: 170*94*26.5mm
2インターフェイス形式:
2RF入力インターフェイス: SMA-KFD (オプション)
3RF出力インターフェース:N-KFD
4制御インターフェース:
a.7W2 (男性) ソケット:最初のピンが電源増幅器に接続され,PA_SWを有効にする (高レベル5V/3.3V電源増幅器がオン,低レベルまたは浮動,電源増幅器がオフ)
b.Feedthroughコンデンサター:上から下へは,SRC_SW (内部信号源スイッチ5V/3.3Vオン,浮遊信号源または固定信号源オフ),PS_SW (内部信号源スイッチ,外部信号源スイッチ,低レベルは組み込みソースです高レベルレベル5V/3.3Vの外部源への切り替え)
3設置穴直径: M3スクリューを設置するための設置穴に4 Φ4.5mmの穴を残す.
|
頻度
|
700Mhz
|
|
出力 (dBm)
|
100W ((50dBm)
|
|
帯域内のグループ遅延
|
≤1us
|
|
利益
|
45±1 となる0,45±1.0 (外部入力 5dBm,パワーアンプ出力 50dBm)
|
|
帯域内波動 (dB)
|
≤2.5 (ピークからピークまでの値)
|
|
入力電圧 スタンドウェーブ比
|
≤135
|
|
出力電圧 立波比
|
≤13
|
|
供給電圧 典型的な
|
+30Vdc範囲: 24~36V
|
|
供給電流
|
+30Vdc@100W≤5.5A
|
|

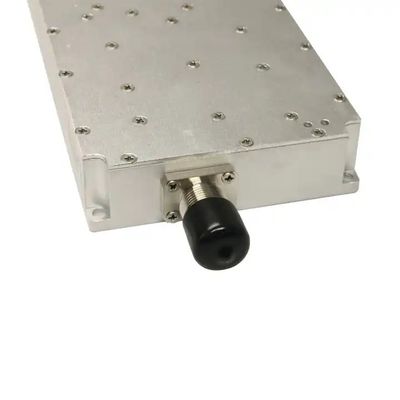

出力RFコネクタ
|
N-50KFD
|
|
サイズ
|
170×94×26.5mm (コネクタを除く)
|
|
入力信号源
|
高効率のモジュレーションスイープ信号源内蔵,外部源にも接続できる
|
|

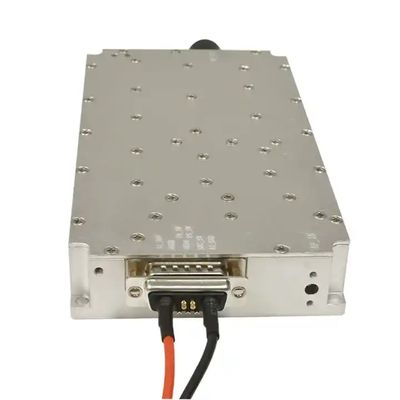

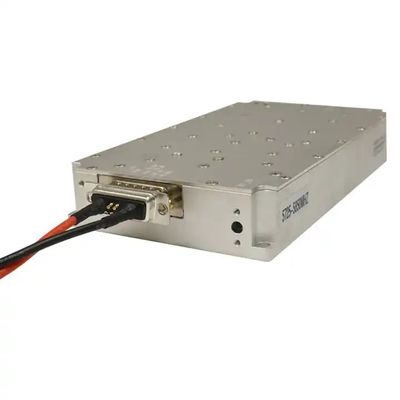

1 7W2 男性用ソケット
2 フィードスルーコンデンサター (上から下へ) |
1A1は30Vの電源入力,A2はGND
27W2の最初のピンは,PA_SW電源増幅器を有効にする. 3: 上部を通り抜けるコアコンデンサータはSRC_SW (内部信号源スイッチ),高オン,低オフ. 4: 下のフィードスルーコンデンサはPS_SW (内部および外部源スイッチ),高:外部源;低:内蔵源; |
