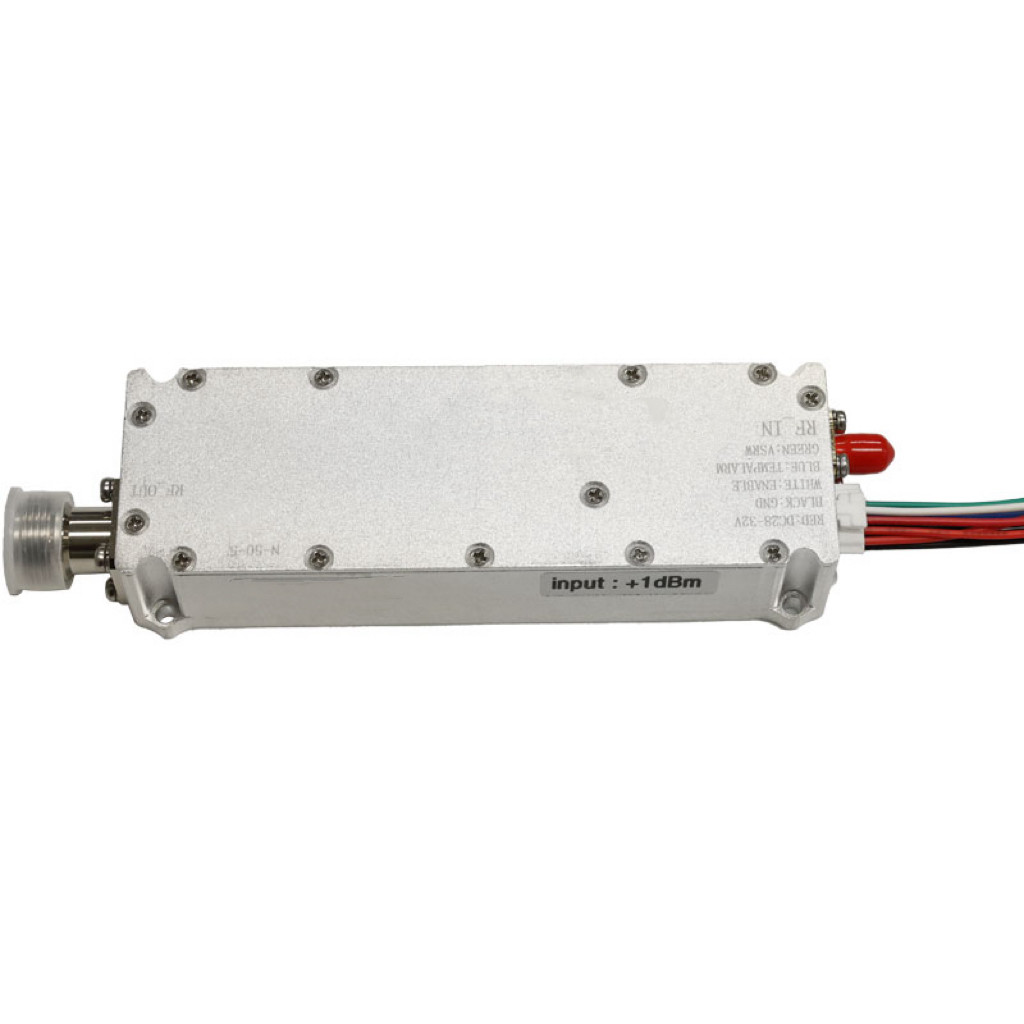

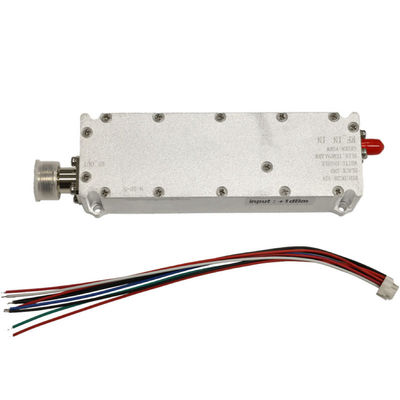

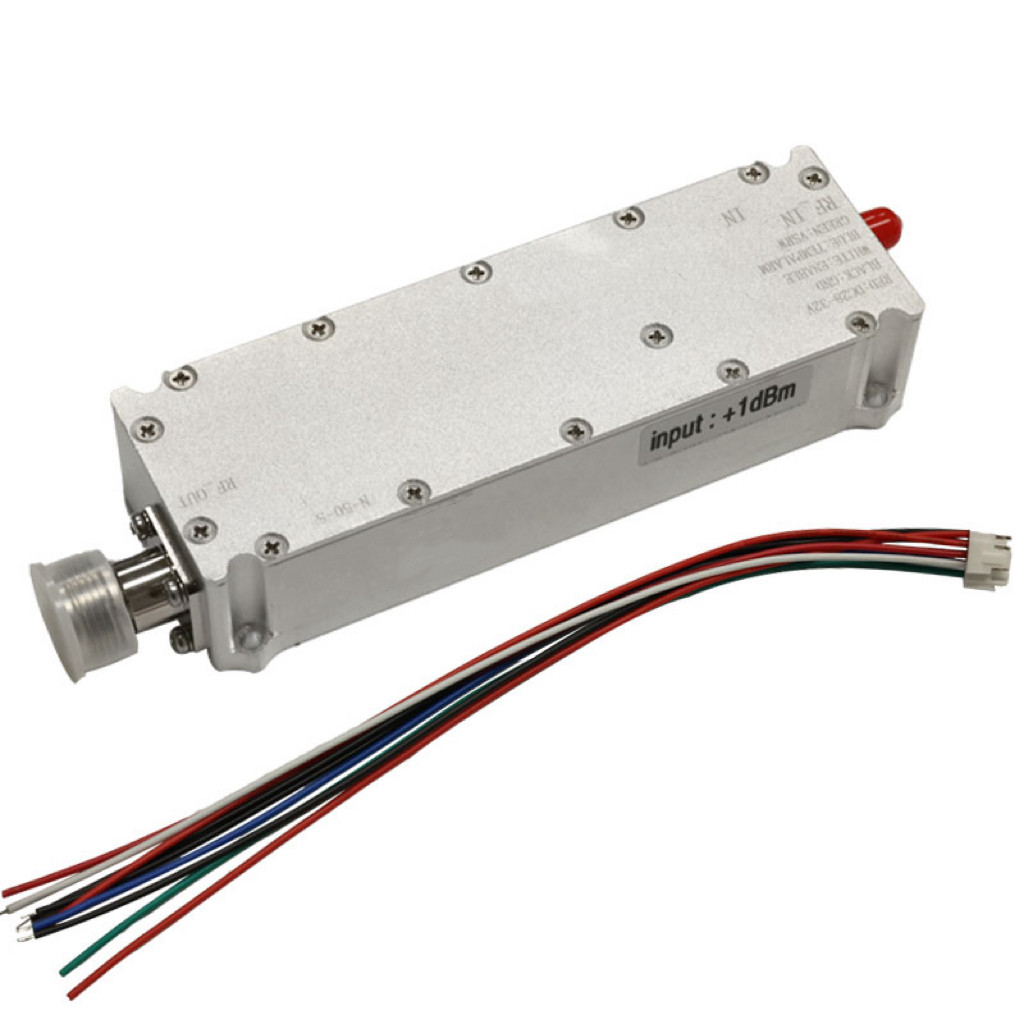

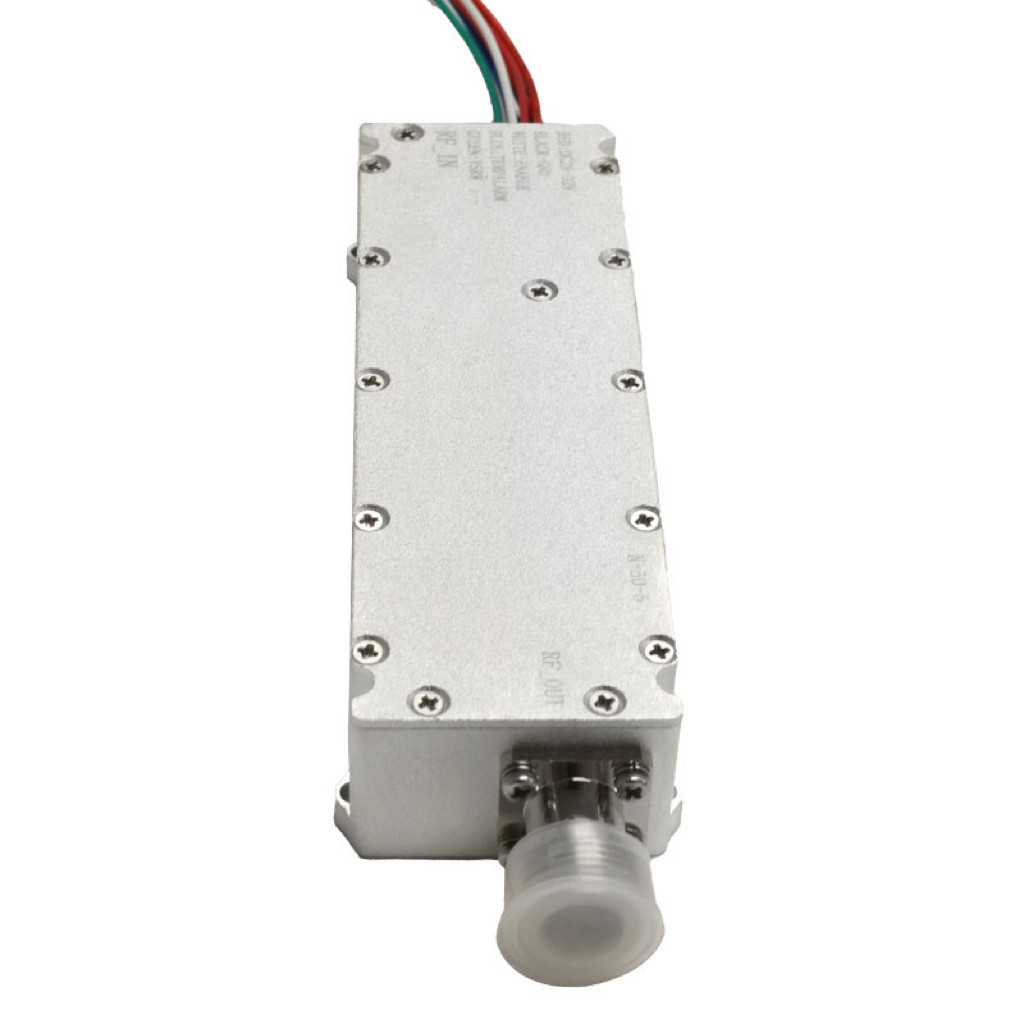

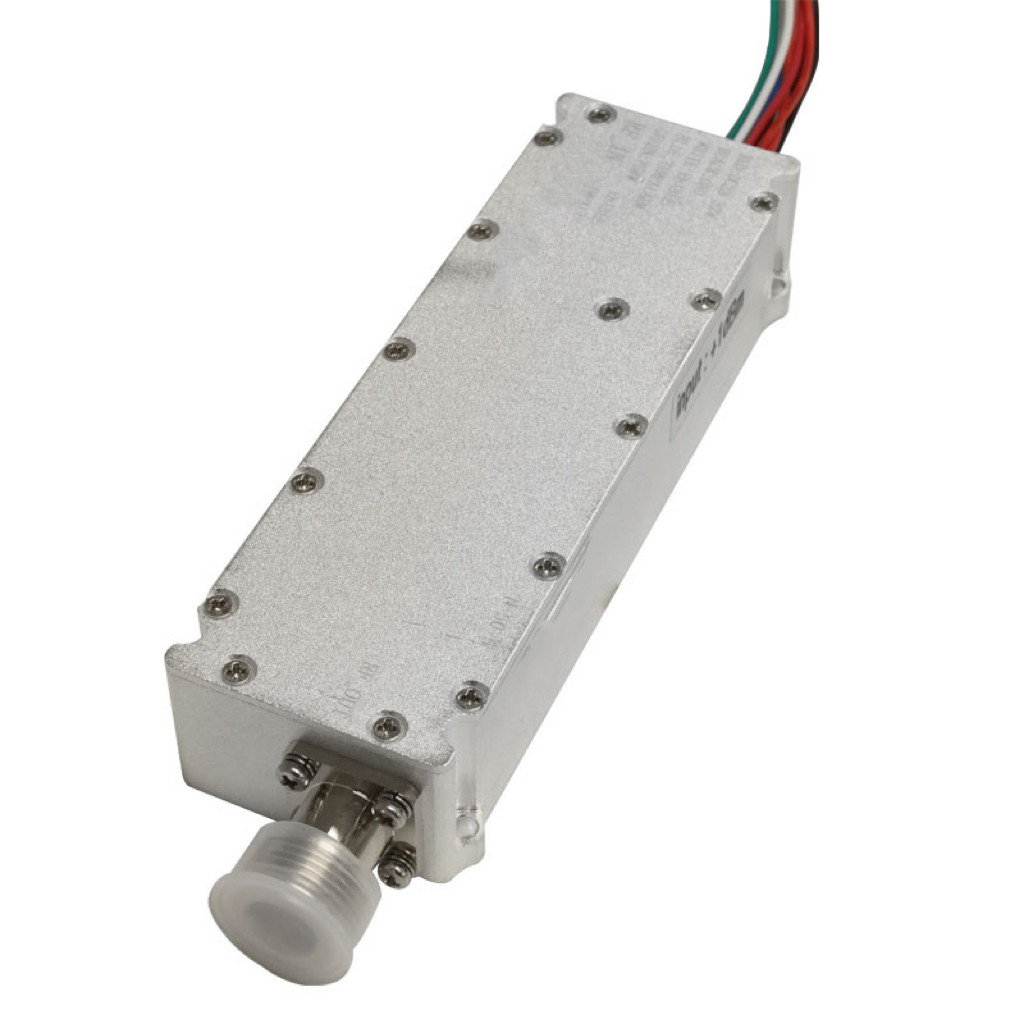

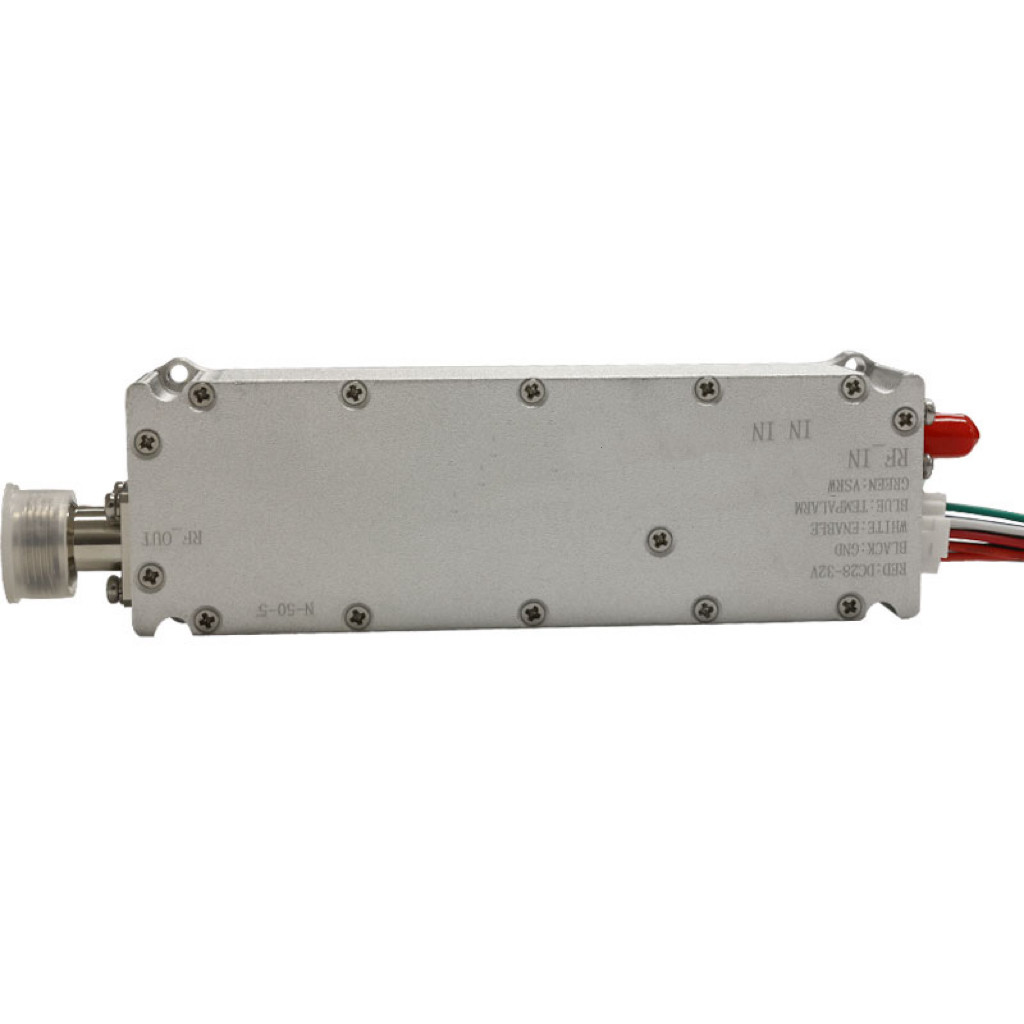

1160-1300MHz 50W RF パワーアンプモジュール
| 起源の場所 | 広東,中国 |
|---|---|
| ブランド名 | LDSK |
| 最小注文数量 | 2枚 |
| 価格 | $235.00/cases 1-49 cases |
| 受渡し時間 | 5~8営業日 |
| 支払条件 | D/A,D/P,T/T,ウェスタンユニオン,マネーグラム,Paypal |
| 供給の能力 | 5000PCS / 月 |
無料サンプルとクーポンについては、ご連絡ください。
ワットスアップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| 頻度 | 1160-1300MHz | 電源 | 50W |
|---|---|---|---|
| 飽和した出力 | 47±1dBm @インプット=3~5dBm | 利益 | 45±2dB |
| 供給電流 | ≤4A | 動作電圧 | DC+32V |
| 温度保護 (警告) | 温度保護 90°C (PIN8参照) | VSWR 保護 (警告) | 逆電源 15W 保護 |
| 体重 | 350g | サイズ | 120*42*24.5mm |
| ハイライト | FPV機器 RF パワーアンプモジュール,50WのRF電源モジュール |
||
製品の説明
製品説明
仕様
|
商品名
|
技術パラメータ
|
|
作業頻度
|
1160-1300MHz
|
|
飽和した出力
|
47±1dBm @インプット=3~5dBm
|
|
利益
|
45±2dB
|
|
帯域内の変動
|
≤2.0dB
|
|
バンド外 偽物 |
9kHz1GHz:≤-36dBm/30kHz
1GHz/12.75GHz:≤30dBm/30KHz |
|
入力 VSWR/出力 VSWR
|
≤2
|
|
温度の安定性
|
≤±1.5dB
|
|
動作電圧
|
DC+32V
|
|
温度保護 (警告)
|
温度保護 90度 (PIN8を参照)
|
|
VSWR 保護 (警告)
|
逆電源 15W 保護
|
|
稼動電流
|
≤4A
|
|
電源監視インターフェース
|
電源: 2*4PIN
"PIN1:DC+28V;PIN2:DC+28V;PIN3:DC+28V;PIN4:PA_EN;PIN5:GND;PIN6:GND;PIN7:GND;PIN8:TEMPALARM(0V-ALARM)3.3V-正常) |
|
入力 RF ポート
|
SMA-KFD
|
|
出力 RF ポート
|
N-KFD
|
|
サイズ
|
120×42×24.5mm
|
|
作業温度
|
-20°C+55°C
|
