商品の詳細:
お支払配送条件:
|

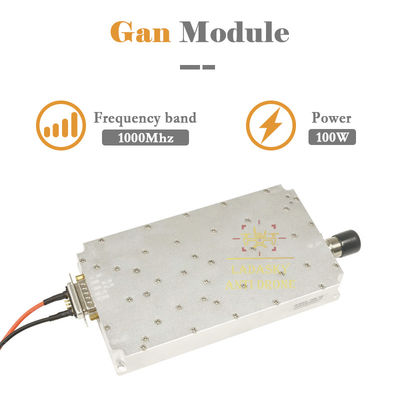

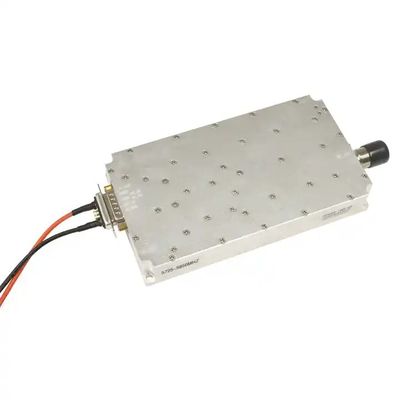

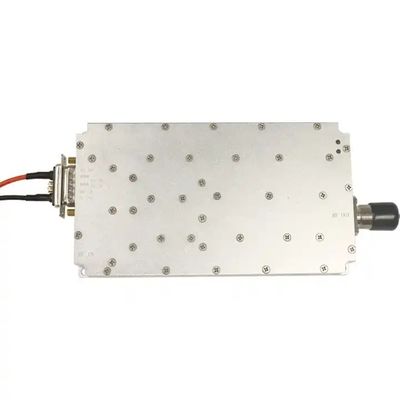

| 製品名: | LDSK GaN モジュール | 頻度: | 1000MHz |
|---|---|---|---|
| 力: | 100W | 電圧: | 30Vdc範囲: 24~36V |
| 製品サイズ: | 170*94*26.5mm (コネクタを除く) | 製品重量: | 1.5kg |
| 帯内波動: | ≤2.5 (ピークからピークまでの値) | 帯域内のグループ遅延: | ≤1us |
| 入力電圧 スタンドウェーブ比: | ≤1.35 | ||
| ハイライト: | 1000MHZ GaN アンプ,1G GaN増幅器 |
||
|
頻度
|
1000Mhz
|
|
出力 (dBm)
|
100W ((50dBm)
|
|
帯域内のグループ遅延
|
≤1us
|
|
利益
|
45±1 となる0,45±1.0 (外部入力6dBm,電源増幅器出力50dBm)
|
|
帯域内波動 (dB)
|
≤2.5 (ピークからピークまでの値)
|
|
入力電圧 スタンドウェーブ比
|
≤135
|
|
出力電圧 立波比
|
≤13
|
|
供給電圧 典型的な
|
+30Vdc範囲: 24~36V
|
|
供給電流
|
+30Vdc@100W≤5.5A
|
|

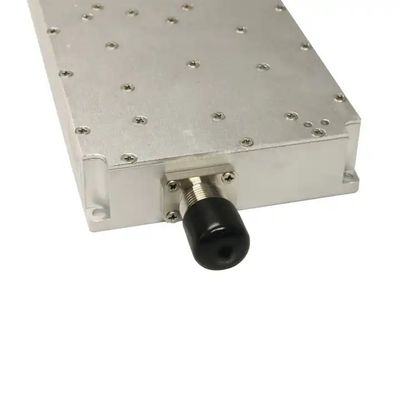

出力RFコネクタ
|
N-50KFD
|
|
サイズ
|
170×94×26.5mm (コネクタを除く)
|
|
入力信号源
|
高効率のモジュレーションスイープ信号源内蔵,外部源にも接続できる
|
|

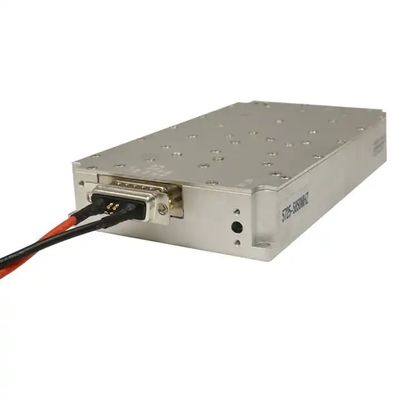

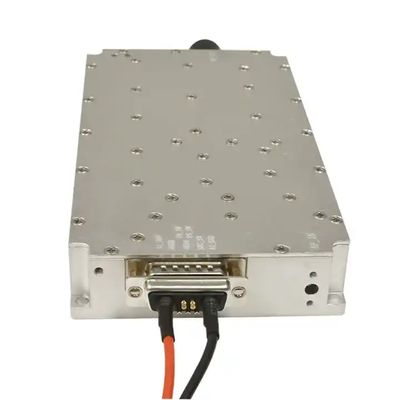

1 7W2 男性用ソケット
2 フィードスルーコンデンサター (上から下へ) |
1A1は30Vの電源入力,A2はGND
27W2の最初のピンは,PA_SW電源増幅器を有効にする. 3: 上部を通り抜けるコアコンデンサータはSRC_SW (内部信号源スイッチ),高オン,低オフ. 4: 下のフィードスルーコンデンサはPS_SW (内部および外部源スイッチ),高:外部源;低:内蔵源; |
| 量 (PCS) | <100個 | <500 | 500から1000 | >1000 |
| 待ち時間 ((日) | 3 | 3 から 5 | 7から12 | 交渉する |
| ポイント | ロゴ | 頻度 | パワー | 梱包 |
| MOQ (PCS) | 1 | 1 | 1 | 1 |
