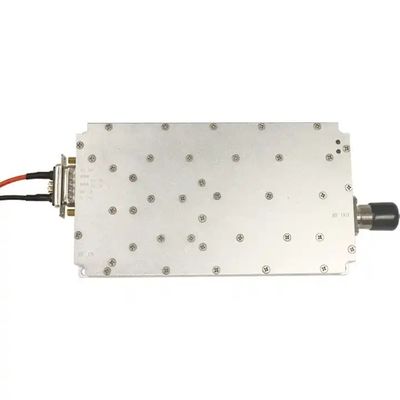

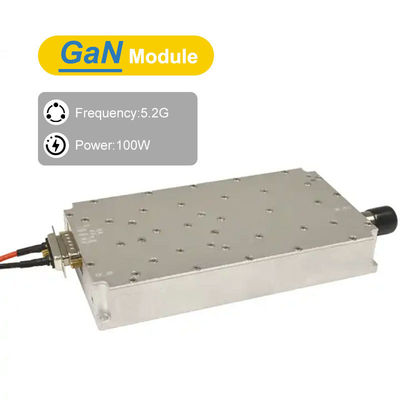

5. 2G 100W GaN アンプリファイダー ドローンカウンター モジュール
| 起源の場所 | 広東,中国 |
|---|---|
| ブランド名 | LDSK |
| 最小注文数量 | 2枚 |
| 価格 | $650.00/pieces 2-49 pieces |
| パッケージの詳細 | 各パーツを個別に袋に詰め,それから箱に詰めます. |
| 受渡し時間 | 5~8営業日 |
| 支払条件 | D/A,D/P,T/T,ウェスタンユニオン,マネーグラム,Paypal |
| 供給の能力 | 5000PCS / 月 |
無料サンプルとクーポンについては、ご連絡ください。
ワットスアップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| 製品名 | GaN モジュール | 頻度 | 5150-5350MHz |
|---|---|---|---|
| 力 | 100W | 利益 | 45±1dB |
| 電圧 | 30Vdc範囲: 24~36V | 製品サイズ | 170*94*26.5mm (コネクタを除く) |
| 製品重量 | 1.5kg | 帯内波動 | ≤2.5 (ピークからピークまでの値) |
| 帯域内のグループ遅延 | ≤1us | 入力電圧 スタンドウェーブ比 | ≤1.35 |
| ハイライト | 5.2G ドローンカウンターモジュール,5.2g 防空機モジュール,100Wのアンチドローンモジュール |
||
製品の説明
製品説明
5150-5350Mhz 100WのGaN増幅機モジュール

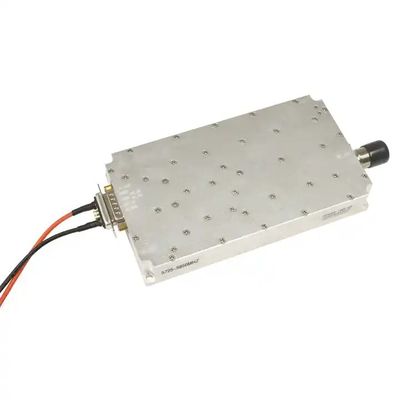

外見と設置説明書
1総寸法: 170*94*26.5mm
2インターフェイス形式:
1 電源条件: +30V 電源: 7W2 (男性)1総寸法: 170*94*26.5mm
2インターフェイス形式:
2RF入力インターフェイス: SMA-KFD (オプション)

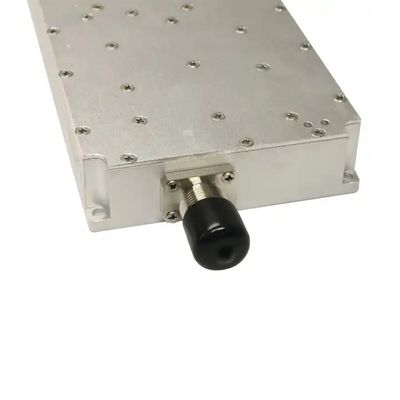

3RF出力インターフェース:N-KFD

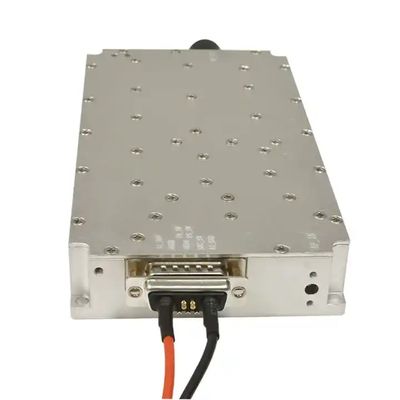

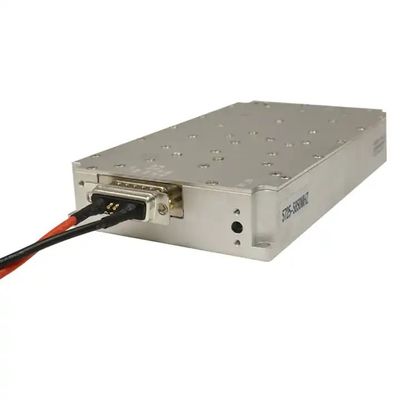

4制御インターフェース:
a.7W2 (男性) ソケット:最初のピンが電源増幅器に接続され,PA_SWを有効にする (高レベル5V/3.3V電源増幅器がオン,低レベルまたは浮動,電源増幅器がオフ)
b.Feedthroughコンデンサター:上から下へは,SRC_SW (内部信号源スイッチ5V/3.3Vオン,浮遊信号源または固定信号源オフ),PS_SW (内部信号源スイッチ,外部信号源スイッチ,低レベルは組み込みソースです高レベルレベル5V/3.3Vの外部源への切り替え)
3設置穴直径: M3スクリューを設置するための設置穴に4 Φ4.5mmの穴を残す.
頻度 | 5150-5350Mhz |
出力 (dBm) | 100W ((50dBm) |
帯域内のグループ遅延 | ≤1us |
利益 | 45±1 となる0,45±1.0 (外部入力 9dBm,パワーアンプ出力 50dBm) |
帯域内波動 (dB) | ≤2.5 (ピークからピークまでの値) |
入力電圧 スタンドウェーブ比 | ≤135 |
出力電圧 立波比 | ≤13 |
供給電圧 典型的な | +30Vdc範囲: 24~36V |
供給電流 | +30Vdc@100W≤6.5A |
出力RFコネクタ | N-50KFD |
サイズ | 170×94×26.5mm (コネクタを除く) |
入力信号源 | 高効率のモジュレーションスイープ信号源内蔵,外部源にも接続できる |
1 7W2 男性用ソケット 2 フィードスルーコンデンサター (上から下へ) | 1A1は30Vの電源入力,A2はGNDである. 27W2の最初のピンは,PA_SW電源増幅器を有効にする. 3: 上部を通り抜けるコアコンデンサータはSRC_SW (内部信号源スイッチ),高オン,低オフ. 4: 下のフィードスルーコンデンサはPS_SW (内部および外部源スイッチ),高:外部源;低:内蔵源; |
梱包と配送
各パーツを個別に袋に詰め,それから箱に詰めます.
