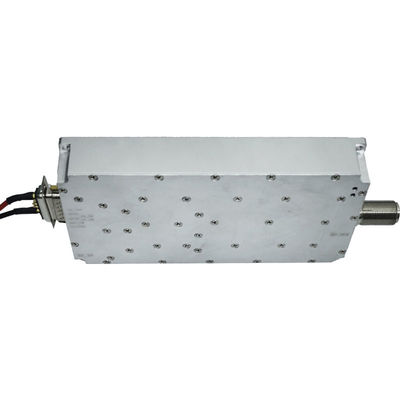

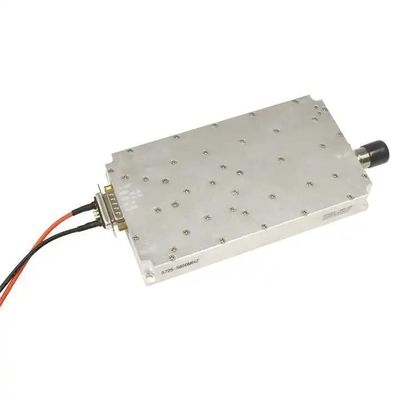

2400-2500MHz 100W GaN アウテルアンチドローンシステム C-Uas Mavic 3 アウテルFPV Ua ポーランド RF モジュール
| 起源の場所 | 広東,中国 |
|---|---|
| ブランド名 | LDSK |
| 最小注文数量 | 1 枚 |
| 受渡し時間 | 1〜3営業日 |
| 支払条件 | D/A,D/P,T/T,ウェスタンユニオン,マネーグラム,Paypal |
| 供給の能力 | 月に5万個 |
無料サンプルとクーポンについては、ご連絡ください。
ワットスアップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| カスタマイズ | 周波数,電源,ロゴで利用可能 | モデル番号 | LDSK |
|---|---|---|---|
| 製品重量 | 24-36V | 頻度 | 433MHZ 400-500MHZ 428-438MHZ 420-450MHZ 400-450MHZ オーバーライン |
| パワー | 100W | 利益 | 50dBm |
| サイズ | 170*94*26.5mm (コネクタを除く) | ||
| ハイライト | 100W GaN アンチモジュール,2400-2500MHz GaN アンチモジュール |
||
製品の説明
433MHZ 400-500MHZ 428-438MHZ 420-450MHZ 400-450MHZ オーバーライン100Wの反ドローンガンモジュール
パワーと周波数サポート カスタマイゼーション形式 380MHZ- 5.8G, 10W,20W,30W, 40W, 50W,100W
--電源増幅器モジュールの無線周波数およびモニタリング技術指標は,モジュールの各ポートの定義とモジュールの形と構造を規定します
2RF入力インターフェイス: SMA-KFD (オプション)

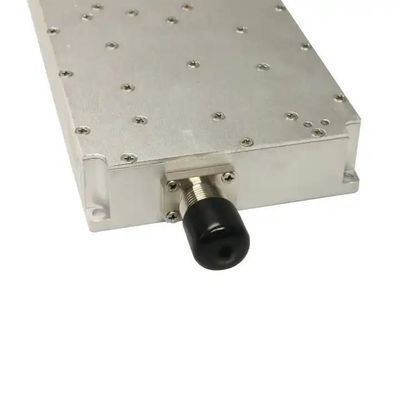

3RF出力インターフェース:N-KFD
4制御インターフェース:
a.7W2 (男性) ソケット:最初のピンが電源増幅器に接続され,PA_SWを有効にする (高レベル5V/3.3V電源増幅器がオン,低レベルまたは浮動,電源増幅器がオフ)
b.Feedthroughコンデンサター:上から下へは,SRC_SW (内部信号源スイッチ5V/3.3Vオン,浮遊信号源または固定信号源オフ),PS_SW (内部信号源スイッチ,外部信号源スイッチ,低レベルは組み込みソースです高レベルレベル5V/3.3Vの外部源への切り替え)
3設置穴直径: M3スクリューを設置するための設置穴に4 Φ4.5mmの穴を残す.
梱包 と 配送
よくある質問
1なぜ我々を選んだのか?
2注文の処理は?
3連絡は?
--電源増幅器モジュールの無線周波数およびモニタリング技術指標は,モジュールの各ポートの定義とモジュールの形と構造を規定します

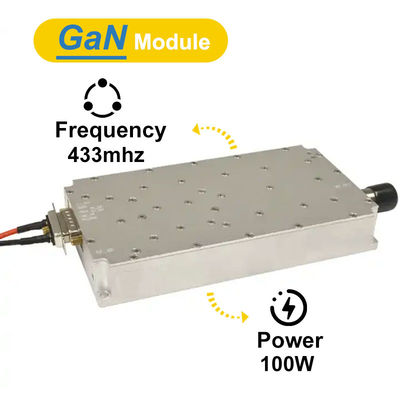

433Mhz 100WのGaNアンプモジュール
外見と設置説明書
1総寸法: 170*94*26.5mm
2インターフェイス形式:
1 電源条件: +30V 電源: 7W2 (男性)1総寸法: 170*94*26.5mm
2インターフェイス形式:
2RF入力インターフェイス: SMA-KFD (オプション)
3RF出力インターフェース:N-KFD
4制御インターフェース:
a.7W2 (男性) ソケット:最初のピンが電源増幅器に接続され,PA_SWを有効にする (高レベル5V/3.3V電源増幅器がオン,低レベルまたは浮動,電源増幅器がオフ)
b.Feedthroughコンデンサター:上から下へは,SRC_SW (内部信号源スイッチ5V/3.3Vオン,浮遊信号源または固定信号源オフ),PS_SW (内部信号源スイッチ,外部信号源スイッチ,低レベルは組み込みソースです高レベルレベル5V/3.3Vの外部源への切り替え)
3設置穴直径: M3スクリューを設置するための設置穴に4 Φ4.5mmの穴を残す.
|
頻度
|
1000Mhz
|
|
出力 (dBm)
|
100W ((50dBm)
|
|
帯域内のグループ遅延
|
≤1us
|
|
利益
|
45±1 となる0,45±1.0 (外部入力6dBm,電源増幅器出力50dBm)
|
|
帯域内波動 (dB)
|
≤2.5 (ピークからピークまでの値)
|
|
入力電圧 スタンドウェーブ比
|
≤135
|
|
出力電圧 立波比
|
≤13
|
|
供給電圧 典型的な
|
+30Vdc範囲: 24~36V
|
|
供給電流
|
+30Vdc@100W≤5.5A
|
|
出力RFコネクタ
|
N-50KFD
|
|
サイズ
|
170×94×26.5mm (コネクタを除く)
|
|
入力信号源
|
高効率のモジュレーションスイープ信号源内蔵,外部源にも接続できる
|
|
1 7W2 男性用ソケット
2 フィードスルーコンデンサター (上から下へ) |
1A1は30Vの電源入力,A2はGND
27W2の最初のピンは,PA_SW電源増幅器を有効にする. 3: 上部を通り抜けるコアコンデンサータはSRC_SW (内部信号源スイッチ),高オン,低オフ. 4: 下のフィードスルーコンデンサはPS_SW (内部および外部源スイッチ),高:外部源;低:内蔵源; |
リードタイム
| 量 (PCS) | <100個 | <500 | 500から1000 | >1000 |
| 待ち時間 ((日) | 3 | 3 から 5 | 7から12 | 交渉する |
カスタマイズ
| ポイント | ロゴ | 頻度 | パワー | 梱包 |
| MOQ (PCS) | 1 | 1 | 1 | 1 |
会社プロフィール
梱包 と 配送
| 販売ユニット: | 単一の項目 |
| 単一パッケージのサイズ: | 20×10×5cm |
| 単一の総重量: | 0.2kg |
| パッケージタイプ: | 各パーツを個別に袋に詰め,それから箱に詰めます. |
